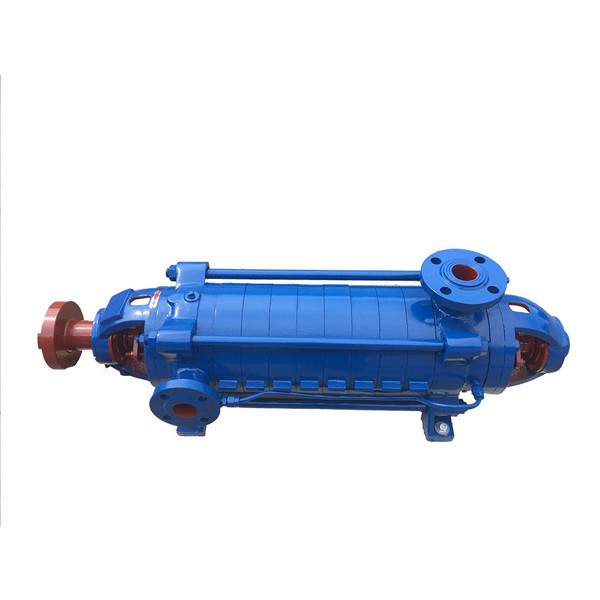

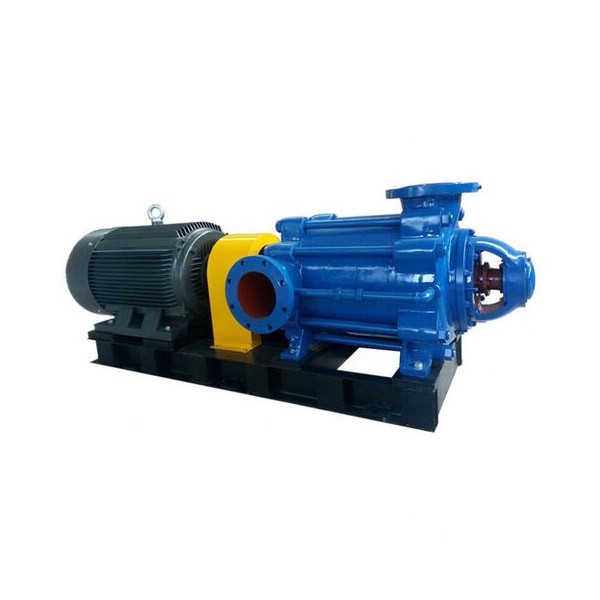

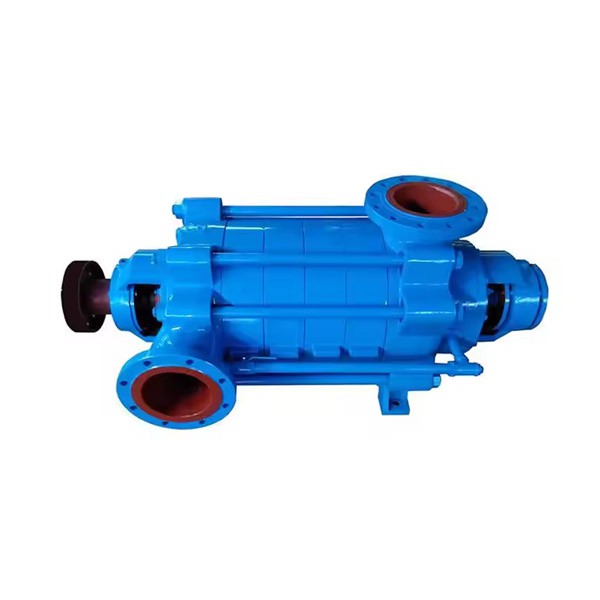

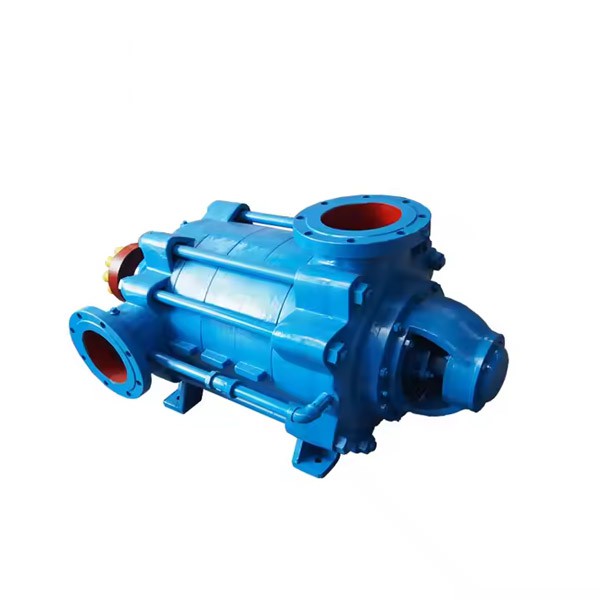

Pompe à section annulaire à plusieurs étages
Ascenseur : 50~1800m
Calibre : Inférieur ou égal à 300 mm
Puissance : 3~1600kw
Température moyenne : -20 degrés ~ 150 degrés (besoin d'expliquer si elle est supérieure à 80 C)
Matériau : fonte/fonte ductile/acier moulé/acier inoxydable, etc.
Description
Paramètres techniques
Description des produits
Une pompe à section annulaire multicellulaire est un type de pompe centrifuge caractérisée par sa conception unique, dans laquelle plusieurs étages de turbine sont logés dans des sections annulaires séparées boulonnées ensemble. Cette configuration permet à la pompe de générer une hauteur de chute élevée dans un format compact. La conception est hautement modulaire, chaque section d'anneau contenant généralement une roue, un diffuseur et des canaux de retour pour guider le fluide d'un étage à l'autre. Ce type de pompe est particulièrement adapté aux applications nécessitant des pressions élevées et des débits modérés à élevés, et il est largement utilisé dans l'approvisionnement en eau, l'eau d'alimentation des chaudières, le dessalement et les processus industriels.
Paramètre du produit
| Un accompagnement personnalisé | OEM, ODM, OBM |
| Source d'alimentation | Moteur diesel ou moteur électrique |
| Nom de la marque | HNYB |
| Structure | Pompe à plusieurs étages |
| Application | Chaudières industrielles, services publics industriels, irrigation et agriculture, industrie minière, prise d'eau brute |
| Lieu d'origine | Henan, Chine |
| Pouvoir | 3~1600kw |
| Taille de sortie | Inférieur ou égal à 300 mm |
| Couler | 3.7~1350m³/h |
| Tête |
50~1800m |
Vidéo des produits
Diagramme structurel
| 1, section Linlet | 13, glande d'emballage/glande d'étanchéité de machine |
| 2, section centrale | 14, emballage/joint mécanique |
| 3, section de sortie | 15, anneau d'emballage |
| 4, aubes directrices | 16, pièces de roulement |
| 5, aube directrice finale | 17,couvercle arrière |
| 6, turbine de scène avant | Joint à 18,0 anneaux |
| 7, dernière étape | 19, anneau d'équilibre |
| 8, arbre | 20, jeu d'anneaux d'équilibre |
| 9, manchon d'arbre | 21,Plaque d'équilibre |
| 10, bague d'étanchéité de scène avant | 22, composants du tube d'équilibre |
| 11, (étape finale) bague d'étanchéité | 23, Serrez les boulons |
| 12, manchon d'aube de guidage |
Caractéristiques du produit
La pompe à section annulaire multicellulaire présente les caractéristiques d'un rendement élevé, d'une large plage de performances, d'un fonctionnement sûr et stable, d'un faible bruit, d'une longue durée de vie, d'une installation et d'un entretien faciles, etc. Elle est utilisée pour transporter de l'eau propre ou d'autres liquides ayant des propriétés physiques et chimiques similaires à l'eau. Il peut également être utilisé pour transporter de l'eau chaude, de l'huile, des fluides corrosifs ou abrasifs en changeant le matériau des pièces d'écoulement de la pompe, la forme d'étanchéité et en ajoutant un système de refroidissement.
Certification du produit
OIN 9001
ISO14001
ISO45001
Certification de produit CE
Certification des produits de la CAE
Fournisseur vérifié
FAQ
01. QUEL EST VOTRE MOQ ?
02. QUELLES SONT VOS CONDITIONS DE PAIEMENT ?
03. QUELS CERTIFICATS AVEZ-VOUS ?
04. ÊTES-VOUS UNE ENTREPRISE DE FABRICATION OU DE COMMERCE ?
05. POUVEZ-VOUS FAIRE DE LA MARQUE OEM ?
06. QUEL EST LE DÉLAI DE LIVRAISON ?
étiquette à chaud: pompe à section annulaire à plusieurs étages, fabricants de pompes à section annulaire à plusieurs étages en Chine
Paramètres du produit
| Couler: | 3.7~1350m³/h |
| Ascenseur: | 50~1800m |
| Calibre: | Inférieur ou égal à 300 mm |
| Pouvoir: | 3~1600kw |
| Température moyenne : | -20 degrés ~ 150 degrés (besoin d'expliquer s'il est supérieur à 80 degrés) |
| Matériel: | fonte/fonte ductile/acier moulé/acier inoxydable, etc. |
| Champ d'application : | Transport d'eau propre ou de liquides spéciaux qui ne contiennent pas ou contiennent une petite quantité de particules solides, principalement utilisés pour l'approvisionnement en eau et le drainage industriels, miniers et urbains, l'approvisionnement en eau sous pression pour les immeubles de grande hauteur, l'irrigation par aspersion de jardin, la pressurisation d'incendie, la distribution d'eau longue distance, le chauffage, les salles de bains et autres pressurisations de circulation d'eau chaude et froide et les équipements de support, etc. |
